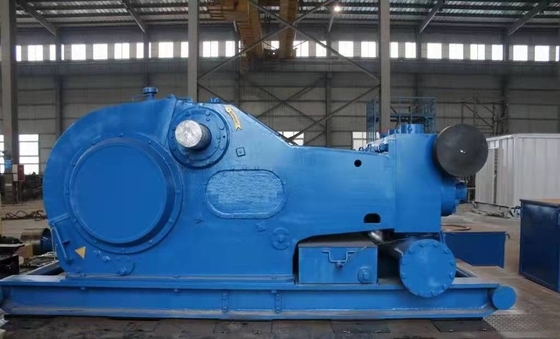

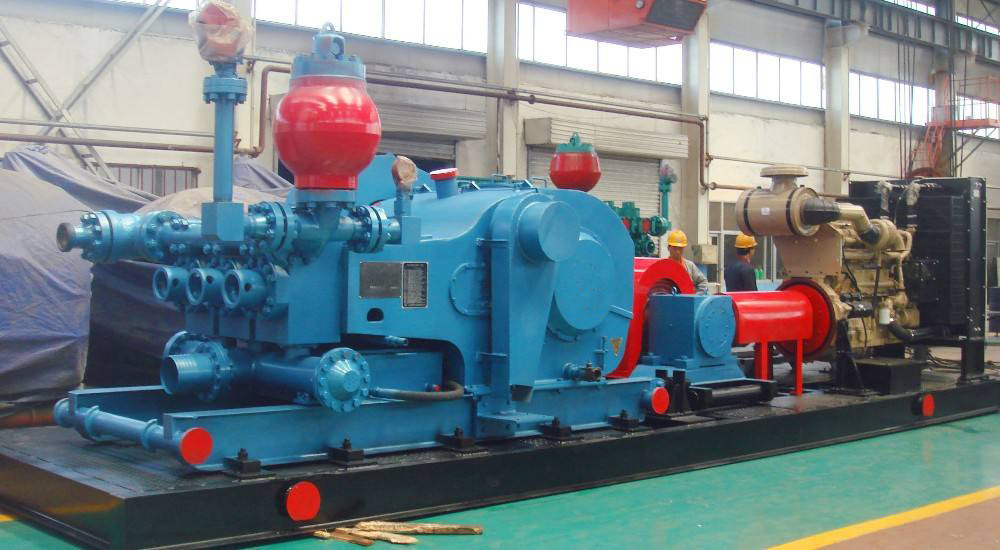

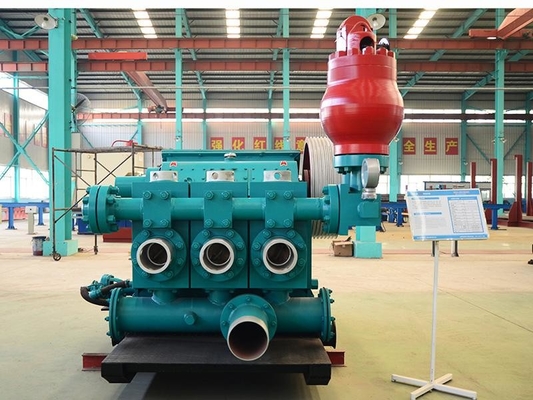

RS F-1000 পাম্প হর্সপাওয়ার 1000 API 7K স্ট্যান্ডার্ডের জন্য ড্রিলিং মাড পাম্প
কাদা পাম্প ফাংশন
ড্রিলিং তেল এবং প্রাকৃতিক গ্যাস কূপে, এটি ড্রিলিং তরল কাদা পাম্প করতে ব্যবহৃত হয় যাতে এটি প্রবাহিত হয় এবং প্রভাবের জন্য প্রবাহিত হয়।এর গুরুত্ব অনুযায়ী
কাজ, এটি ড্রিলিং রিগ এর হৃদয়ের সাথে তুলনা করা হয়।
কাদা সঞ্চালন ঘূর্ণমান তুরপুন প্রক্রিয়ার একটি মূল অপারেশন, এবং এর প্রধান কাজগুলি নিম্নরূপ:
1. কূপের নীচ থেকে কাটিংগুলি সরান এবং বৃত্তাকার স্থান দিয়ে পৃষ্ঠে নিয়ে যান।
2. কূপের দেয়াল ভেঙে পড়া রোধ করার জন্য কূপের দেয়ালে মাটির কেক তৈরি করুন।
3. ব্লুআউট রোধ করতে ড্রিল করা কূপ বিভাগে তেল, গ্যাস এবং জলের স্তরগুলির চাপকে ভারসাম্য বা নিয়ন্ত্রণ করুন।
4. জটিল পরিস্থিতিতে ডাউনহোল হ্যান্ডেল.যদি ফাটলের নীচের অংশের সম্মুখীন হয়, প্লাগিং উপাদান পাম্প করা হয়, এবং যখন ড্রিল আটকে যায়,
অশোধিত তেল এবং ডিজেল তেল আটকে মুক্তি পাম্প করা হয়.
5. ড্রিল বিট ঠান্ডা করুন এবং ঘূর্ণায়মান ড্রিল স্ট্রিং লুব্রিকেট করুন।
RS-F1000 কাদা পাম্প প্রযুক্তিগত পরামিতি
| পাম্প মডেল |
RS-F1000 |
| রেট ইনপুট শক্তি |
735kw(1000HP) |
| স্ট্রোক |
140মিনিট-1(140SPM) |
| স্ট্রোক দৈর্ঘ্য |
254 মিমি(10") |
| গিয়ার অনুপাত |
4.207:1 |
| সর্বোচ্চ কাজের চাপ |
34.5MPa |
| ভালভ |
API#6 |
| সর্বোচ্চ সিলিন্ডার ব্যাস |
6 3/4" |
| সর্বোচ্চ সিলিন্ডারের চাপ |
16.4MPa |
| সাকশন পাইপের ব্যাস |
305 মিমি(12") |
| ডিসচার্জ পাইপ ব্যাস |
5 1/8" ফ্ল্যাঞ্জ(5000psi) |
| পিনিয়ন ব্যাস |
196.9 মিমি (7 3/4") |
| মূল |
50.8×50.8(2"×2") |
| মাত্রা(মিমি) |
4267×2350×1862 |
| প্রধান মেশিনের ওজন |
186442 কেজি |
| RS-F1000 কাদা পাম্পের স্রাব এবং চাপের মধ্যে সম্পর্কের সারণী |
| |
|
|
|
|
|
|
|
|
|
| সিলিন্ডার ব্যাস |
|
ভিতরে |
6 3/4 |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
| নির্গত চাপ |
এমপিএ |
16.4 |
17.6 |
19.1 |
20.7 |
24.6 |
29.8 |
34.5 |
| psi |
2410 |
2725 |
3100 |
3555 |
4125 |
4840 |
5000 |
| স্ট্রোক |
ইনপুট শক্তি |
|
নিষ্কাশন ক্ষমতা (L/s) |
| মিন-১ |
কিলোওয়াট |
অশ্বশক্তি |
| 140 |
735 |
1000 |
41 |
38 |
35.2 |
32.4 |
27.2 |
22.5 |
18.2 |
| 130 |
683 |
929 |
38.07 |
35.28 |
32.68 |
30.1 |
25.26 |
20.89 |
16.9 |
| 120 |
630 |
857 |
35.14 |
32.57 |
27.86 |
27.77 |
23.3 |
19.28 |
15.6 |
| 110 |
578 |
786 |
32.21 |
29.85 |
27.66 |
25.46 |
21.37 |
17.68 |
14.3 |
| 100 |
525 |
714 |
২৯.২৮ |
27.14 |
25.14 |
23.14 |
19.43 |
16.07 |
13 |
| 1 |
5.25 |
7.14 |
0.293 |
0.271 |
0.251 |
0.231 |
0.194 |
0.161 |
0.13 |
| (যান্ত্রিক দক্ষতা 90%, পূর্ণতার সহগ α=100%, এবং ভলিউমেট্রিক দক্ষতা 100%) |
|
সরবরাহ ব্র্যান্ড
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
হংহুয়া:HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
রোংশেং:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600
LS:3NB-1300C, 3NB-1000, 3NB-1000C,3NB-800
ITECO:T-500,T-800,T-1000,T-1600
তেলের কূপ: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
ওয়েদারফোর্ড:MP-5, MP-8, MP-10, MP-13, MP-16
জাতীয়: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600,FC-2200,FD-1000, FD-1600
গার্ডনার ডেনভার: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
