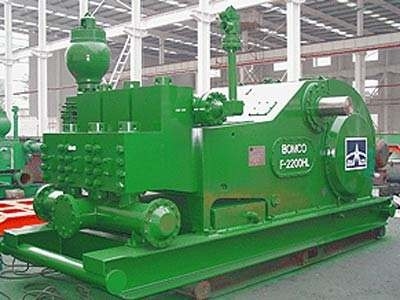

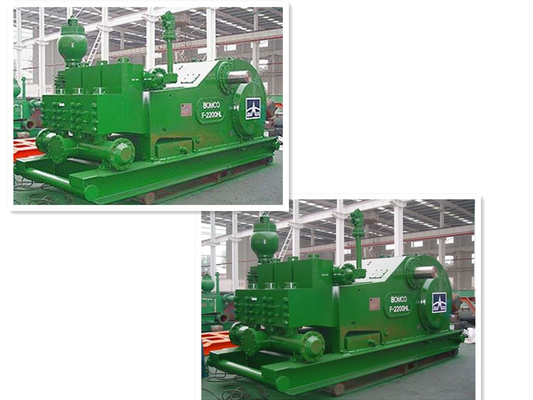

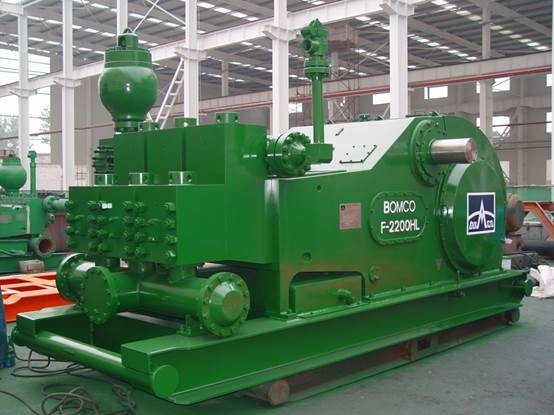

ড্রিলিং মাড পাম্প F-2200HL কাদা পাম্প API 7K স্ট্যান্ডার্ড
কাদা পাম্প ফাংশন
ড্রিলিং তেল এবং প্রাকৃতিক গ্যাস কূপে, এটি ড্রিলিং তরল কাদা পাম্প করতে ব্যবহৃত হয় যাতে এটি প্রবাহিত হয় এবং প্রভাবের জন্য প্রবাহিত হয়।এর গুরুত্ব অনুযায়ী
কাজ, এটি ড্রিলিং রিগ এর হৃদয়ের সাথে তুলনা করা হয়।
কাদা সঞ্চালন ঘূর্ণমান তুরপুন প্রক্রিয়ার একটি মূল অপারেশন, এবং এর প্রধান কাজগুলি নিম্নরূপ:
1. কূপের নীচ থেকে কাটিংগুলি সরান এবং বৃত্তাকার স্থান দিয়ে পৃষ্ঠে নিয়ে যান।
2. কূপের দেয়াল ভেঙে পড়া রোধ করার জন্য কূপের দেয়ালে মাটির কেক তৈরি করুন।
3. ব্লুআউট রোধ করতে ড্রিল করা কূপ বিভাগে তেল, গ্যাস এবং জলের স্তরগুলির চাপকে ভারসাম্য বা নিয়ন্ত্রণ করুন।
4. জটিল পরিস্থিতিতে ডাউনহোল হ্যান্ডেল.যদি ফাটলের নীচের অংশের সম্মুখীন হয়, প্লাগিং উপাদান পাম্প করা হয়, এবং যখন ড্রিল আটকে যায়,
অশোধিত তেল এবং ডিজেল তেল আটকে মুক্তি পাম্প করা হয়.
5. ড্রিল বিট ঠান্ডা করুন এবং ঘূর্ণায়মান ড্রিল স্ট্রিং লুব্রিকেট করুন।
F2200 কাদা পাম্প প্রযুক্তিগত পরামিতি
| টাইপ |
অনুভূমিক ট্রিপলেক্স একক অভিনয় পিস্টন পাম্প |
গিয়ার টাইপ |
হেরিংবোন |
| রেট পাওয়ার, HP(kw) |
2200(1640) |
গিয়ার অনুপাত |
3.512:1 |
| রেট করা পাম্প গতি, SPM |
105 |
স্ট্রোক দৈর্ঘ্য, ইঞ্চি (মিমি) দ্বারা সর্বোচ্চ লাইনার আকার |
9"×14"(230×356) |
| স্তন্যপান সংযোগ, ইঞ্চি |
14 |
ভালভ পাত্র |
API#8 |
| ডিসচার্জ ফ্ল্যাঞ্জ, ইঞ্চি |
5 |
পিনিয়ন শ্যাফ্ট dia.In(mm) |
10"(254 মিমি) |
| আনুমানিক ওজন, Ibs (কেজি) |
84790(38460) |
| কী ইন(মিমি) |
2-1/2×1-3/4(63.5×44.45) |
| মোটর পাওয়ার |
55Kw |
কর্মক্ষমতা
| স্ট্রোক S/মিনিট |
ক্ষমতা নির্ধারণ |
লাইনার সাইজ।মিমি প্রেসার রেটিং।এমপিএ(পিএসআই) |
| 230 |
220 |
210 |
200 |
190 |
180 |
170 |
160 |
150 |
| 19.1 |
2760 |
20.8 |
3015 |
22.8 |
3310 |
25.1 |
3645 |
27.9 |
4040 |
31 |
4505 |
34.5 |
5000 |
34.5 |
5000 |
34.5 |
5000 |
| কিলোওয়াট |
এইচপি |
স্থানচ্যুতি এল/এস (জিপিএম) |
| 105 |
1640 |
2200 |
77.65 |
71.05 |
৬৪.৭৩ |
58.72 |
52.99 |
47.56 |
42.42 |
37.58 |
৩৩.০৩ |
| 90 |
1406 |
1886 |
৬৬.৫৬ |
54.13 |
49.32 |
44.74 |
40.37 |
36.24 |
৩২.৩২ |
28.63 |
25.16 |
| 80 |
1250 |
1676 |
59.16 |
47.36 |
43.16 |
৩৯.১৪ |
35.33 |
31.71 |
28.28 |
25.05 |
22.02 |
| 70 |
1094 |
1467 |
51.76 |
40.6 |
36.99 |
33.55 |
30.28 |
27.18 |
24.24 |
21.47 |
18.87 |
| 60 |
937 |
1257 |
44.37 |
৩৩.৮৩ |
30.83 |
27.96 |
25.23 |
22.65 |
20.2 |
17.89 |
15.73 |
| 50 |
781 |
1048 |
36.97 |
0.6766 |
0.6165 |
0.5592 |
0.5047 |
0.453 |
0.404 |
0.3579 |
0.3146 |
| 1 |
|
|
0.7395 |
0.6766 |
55.49 |
50.33 |
৪৫.৪২ |
40.77 |
36.36 |
32.21 |
28.31 |
সরবরাহ ব্র্যান্ড
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
হংহুয়া:HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
রোংশেং:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600
LS:3NB-1300C, 3NB-1000, 3NB-1000C,3NB-800
ITECO:T-500,T-800,T-1000,T-1600
তেলের কূপ: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
ওয়েদারফোর্ড:MP-5, MP-8, MP-10, MP-13, MP-16
জাতীয়: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600,FC-2200,FD-1000, FD-1600
গার্ডনার ডেনভার: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
