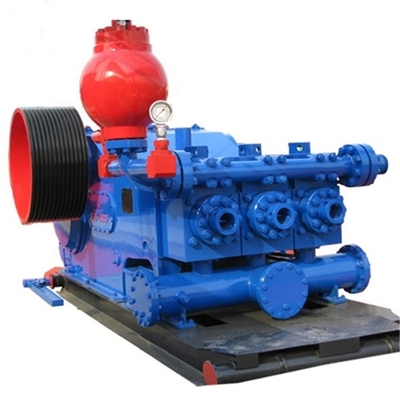

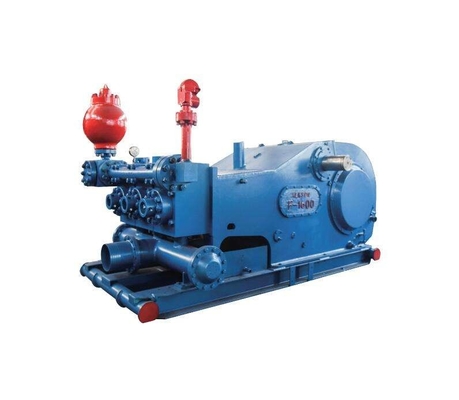

RS F-1600 কাদা পাম্প হর্সপাওয়ার 1600 এর জন্য ড্রিলিং মাড পাম্প
নির্দিষ্ট পরামিতি
| পাম্প মডেল | RS-F1600 |
| রেট ইনপুট শক্তি | 1180kw(1600HP) |
| স্ট্রোক | 120 মিনিট-1(120SPM) |
| স্ট্রোক দৈর্ঘ্য | 304.8 মিমি (12") |
| গিয়ার অনুপাত | 4.206:1 |
| সর্বোচ্চ কাজের চাপ | 34.5MPa |
| ভালভ | API#7 |
| সর্বোচ্চ সিলিন্ডার ব্যাস | 7 1/4" |
| সর্বোচ্চ সিলিন্ডারের চাপ | 23.3MPa |
| সাকশন পাইপের ব্যাস | 305 মিমি(12") |
| ডিসচার্জ পাইপ ব্যাস | 5 1/8" ফ্ল্যাঞ্জ(5000psi) |
| পিনিয়ন ব্যাস | 215.9 মিমি (8.5") |
| মূল | 50.8×50.8mm(2"×2") |
| মাত্রা(মিমি) | 4684×2413×2063 |
| প্রধান মেশিনের ওজন | 24751 কেজি |
| RS-F1600 কাদা পাম্পের স্রাব এবং চাপের মধ্যে সম্পর্কের সারণী |
| | | | | | | | | | | |
| সিলিন্ডার ব্যাস | | ভিতরে | 7 1/4 | 7 | 6 3/4 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 |
| নির্গত চাপ | এমপিএ | 21.7 | 23.3 | 25.1 | 27.1 | 29.2 | 31.7 | 34.5 | 34.5 |
| psi | 3146 | 3345 | 3750 | 3930 | 4235 | 4820 | 5000 | 5000 |
| স্ট্রোক | ইনপুট শক্তি | | নিষ্কাশন ক্ষমতা (L/s) |
| মিন-১ | কিলোওয়াট | অশ্বশক্তি |
| 120 | 1180 | 1600 | 48.71 | ৪৫.৪১ | 42.22 | 39.15 | 36.2 | ৩৩.৩৬ | ২৮.০৩ | 23.17 |
| 110 | 1078 | 1462 | 44.65 | 41.63 | 38.7 | 35.89 | 33.18 | 30.58 | 25.69 | 21.24 |
| 100 | 980 | 1329 | 40.59 | 37.84 | 35.18 | 32.63 | 30.17 | 27.8 | 23.36 | 19.31 |
| 90 | 882 | 1196 | 36.53 | 34.06 | 31.67 | 29.36 | 27.15 | 25.02 | 21.02 | 13.38 |
| 50 | 490 | 664 | 20.29 | 18.92 | 17.59 | 16.31 | 15.08 | 13.9 | 11.68 | 9.65 |
| 1 | 98 | 133 | 0.406 | 0.3784 | 0.3518 | 0.3263 | 0.3017 | 0.278 | 0.2336 | 0.1931 |
| (যান্ত্রিক দক্ষতা 90%, পূর্ণতার সহগ α=100%, এবং ভলিউমেট্রিক দক্ষতা 100%) | |

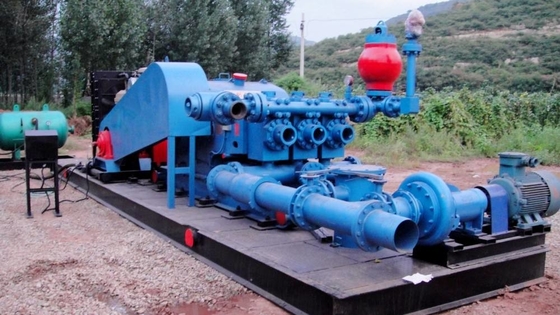

কাদা পাম্প সেট সমাধান
| না. | বিষয়বস্তু | ইউনিট | পরিমাণ |
| 1 | RS-F800 ড্রিলিং মাড পাম্প, 2.2Kw বৈদ্যুতিক স্প্রে পাম্প; ডিভাইস, KB-45 ডিসচার্জ পালসেশন ড্যাম্পেনার; অ্যাসেম্বলি (12gal, 5000psi), 15" ডিসচার্জ 5-ওয়ে (ফিল্টার; ভিতরে), JA-3 শিয়ার পিন সুরক্ষা ভালভ (35MPa ), অ্যান্টি-কম্পন চাপ গেজ (0-6000psi), 5" সিলিন্ডার লাইনার, পিস্টন। | সেট | 2 |
| 2 | CAT C27 ডিজেল ইঞ্জিন 875HP@1800-210RPM (জলের ট্যাঙ্ক, ফ্যান, মাফলার, তেল কুলার সহ) | সেট | 2 |
| 3 | অ্যালিসন হাইড্রোলিক ট্রান্সমিশন S6620 | সেট | 2 |
| 4 | ডিজেল ইঞ্জিন এবং ট্রান্সমিশনের পাবলিক বেস | সেট | 2 |
| 5 | কাপলার DOX300F-400 এবং কাপলার শিল্ড | সেট | 2 |
| 6 | পাম্প ঝুলন্ত চেইন ট্রান্সমিশন বক্স | সেট | 2 |
| 7 | চেইন বক্স বৈদ্যুতিক তৈলাক্তকরণ সিস্টেম | সেট | 2 |
| 8 | পাওয়ার ইনফিউশন পাম্প (45KW, 380V,50HZ) এবং বহুগুণ | সেট | 2 |
| 9 | বড় বেস | সেট | 2 |
| 10 | নিয়ন্ত্রণ ব্যবস্থা | সেট | 2 |
| 11 | সংযুক্তি সরঞ্জাম | সেট | 2 |
| 12 | সংযুক্তি খুচরা যন্ত্রাংশ | সেট | 2 |
| 13 | সমাবেশ এবং ডিবাগিং খরচ | সেট | 2 |
| 14 | প্যাকিং খরচ (নগ্ন প্যাকিং) এবং মালবাহী (সাংহাই পোর্ট) | সেট | 2 |
সরবরাহ ব্র্যান্ড
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
হংহুয়া:HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
রোংশেং:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600
LS:3NB-1300C, 3NB-1000, 3NB-1000C,3NB-800
ITECO:T-500,T-800,T-1000,T-1600
তেলের কূপ: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
ওয়েদারফোর্ড:MP-5, MP-8, MP-10, MP-13, MP-16
জাতীয়: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600,FC-2200,FD-1000, FD-1600
গার্ডনার ডেনভার: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
