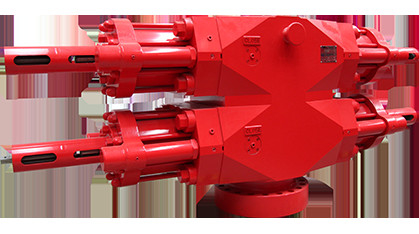

ব্লোআউট প্রতিরোধক সরঞ্জাম ইউ-টাইপ রাম বিওপি বোর 18 3/4" 10000 পিএসআই
কাঠামোগত বৈশিষ্ট্য
● প্রেসারাইজড কম্পোনেন্টগুলি ফোরজিং ম্যাটেরিয়ালস, ভাল শক্তি এবং প্রভাবের বলিষ্ঠতা রয়েছে, ফরজিং ডিফল্ট এড়িয়ে চলুন।
● মধ্যবর্তী ফ্ল্যাঞ্জ সম্মিলিত সীল ব্যবহার করে, এর সুইচ হাইড্রোলিক চাপ দ্বারা পরিচালিত হয়, রাম পরিবর্তন করা সহজ।
● অক্জিলিয়ারী তেল সিলিন্ডার দিয়ে সজ্জিত, ঐতিহ্যগত শিয়ার রাম BOP সঙ্গে তুলনায়, এটি ফাংশন, ছোট ভলিউম আছে.
● রাম রাবার প্রচুর, এবং স্বয়ংসম্পূর্ণ সীল ব্যবহার করুন।
● ম্যানুয়াল লকিং ডিভাইসটি স্ট্যান্ডার্ড কনফিগারেশনের অন্তর্গত, হাইড্রোলিক ক্ষতির ক্ষেত্রে, এটি নিশ্চিত করতে পারে যে রামটি বন্ধ থাকবে।
● ম্যানুয়াল এবং হাইড্রোলিক লকিং ডিভাইস এবং অক্জিলিয়ারী তেল সিলিন্ডার নমনীয়ভাবে গ্রাহকের প্রয়োজনীয়তা অনুযায়ী সজ্জিত করা যেতে পারে এবং বিনিময় করা সহজ।
● কম তাপমাত্রা প্রতিরোধী BOP এর অভ্যন্তরীণ শেল পাইপলাইন প্রক্রিয়া করতে পারে, BOP এর ভিতরে বাষ্প প্রবাহ করতে, তাপ বিকিরণ করতে পারে।(গ্রাহকের বিকল্পের জন্য)।
● উচ্চ সালফার প্রতিরোধী BOP এর অভ্যন্তরীণ অংশ যা ভাল তরলের সাথে যোগাযোগ করে তাতে সারফেসড উচ্চ নিকেল বেস অ্যালয় রয়েছে, যা H2S এবং CO2 প্রতিরোধের সর্বোচ্চ স্তর অর্জন করতে পারে।
রাম সমাবেশ
● পাইপ রাম
1. শীর্ষ সীল রাবার 2. রাম শরীর 3. সামনে সীল রাবার
ইউ টাইপ রাম গঠন স্কেচ
শিয়ার রাম
শিয়ার রাম কূপের পাইপ কাটতে পারে, ওয়েলহেড অন্ধভাবে বন্ধ করতে পারে এবং কূপে পাইপ না থাকলে অন্ধ রাম হিসাবেও ব্যবহার করা হয়।শিয়ার র্যামের ইনস্টলেশন মূল র্যামের সাথে একই।
● স্বাভাবিক অবস্থায় অন্ধ রাম হিসাবে ব্যবহৃত হয়, জরুরী ক্ষেত্রে, শিয়ার রাম হিসাবে ব্যবহৃত হয়।
● শিয়ার ড্যাম্পার বারবার পাইপ কাটা যেতে পারে এবং ব্লেডের ক্ষতি না করে, পরা ফলক মেরামতের পরে পুনরায় ব্যবহার করা যেতে পারে।Shenkai পাঁচ বারের বেশি শিয়ার লাইফ সহ শিয়ার রাম উত্পাদন করে, সিলিং রাবার প্রতিস্থাপন করার অনুমতি দেওয়া হয়।
● সাধারণ রাম ব্লেডটি রাম শরীরের সাথে একত্রিত হয়।
● উচ্চ সালফার প্রতিরোধী BOP এর রাম ব্লেড র্যাম বডির সাথে আলাদা করা হয়, যা ব্লেড ক্ষতিগ্রস্ত হওয়ার পর ব্লেড পরিবর্তন করা সহজ এবং রাম বডিকে বারবার ব্যবহার করতে সক্ষম করে তোলে৷
● শিয়ার রাম এবং ব্লেডের উপরের সীলের মধ্যে যোগাযোগের সিলিং পৃষ্ঠটি বড়, যা কার্যকরভাবে রাবার সিলিং পৃষ্ঠের উপর চাপ কমায় এবং এর জীবনকে দীর্ঘায়িত করে।
1. ডাউন শিয়ার রাম 2. সেট স্ক্রু 3. বাম সীল 4. উপরে ব্লেড
5. শীর্ষ সীল রাবার 6. আপ শিয়ার রাম শরীর
7. ব্লেড সীল 8. সেট স্ক্রু 9. ডান সীল 10. ডাউন ব্লেড
উচ্চ সালফার প্রতিরোধী ইউ টাইপের রাম বিওপি শিয়ার রাম সমাবেশ কাঠামো
1. ডাউন শিয়ার রাম বডি 2. বাম সীল রাবার
3. আপ শিয়ার রাম শরীর 4. শীর্ষ সীল রাবার
5. ডান সীল রাবার 6. ব্লেড সীল
শিয়ার রাম অ্যাসেম্বলি স্ট্রাকচার ইউ টাইপ রাম বিওপি
পরিবর্তনশীল রাম
পরিবর্তনশীল রাম পাইপ স্ট্রিং বিভিন্ন ব্যাস সীল ব্যবহার করা যেতে পারে.পরিবর্তনশীল রাম পরিবর্তনশীল রাম, শীর্ষ সীল, পরিবর্তনশীল সামনে সীল গঠিত হয়.বিওপিতে পরিবর্তনশীল র্যামের ইনস্টলেশন সাধারণ র্যামের মতোই, বিওপি-র কোনো অংশ পরিবর্তন করার প্রয়োজন নেই।
1. পরিবর্তনশীল রাম রাবার 2. রাম বডি 3. শীর্ষ সীল রাবার
ইউ টাইপ রাম বিওপির পরিবর্তনশীল রাম সমাবেশ কাঠামো
ইউ রাম বিওপি স্পেসিফিকেশন এবং মডেল
অপারেটিং চাপ
(পিএসআই) |
বোর (ইন) |
| 180-7 1/16 |
230-9 |
280-11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540-21 1/4 |
680-26 3/4 |
| 140-20000 |
|
|
উ |
|
|
|
|
|
|
| 105-15000 |
উ |
উ |
উ |
উ |
|
|
|
|
|
| 70-10000 |
উ |
উ |
উ |
উ |
|
উ |
|
উ |
|
| 35-5000 |
উ |
উ |
উ |
উ |
উ |
উ |
|
উ |
|
| 21-3000 |
উ |
উ |
উ |
উ |
উ |
|
উ |
|
উ |
| 14-2000 |
|
|
|
|
|
|
|
উ |
|
দ্রষ্টব্য: এস রাম বিওপি স্পেসিফিকেশন এবং মডেল
U টাইপ U RAM BOP প্রতিনিধিত্ব করে
| স্পেসিফিকেশন এবং মডেল |
মেইন বোর
মিমি(ইন) |
কাজের চাপ
এমপিএ(পিএসআই) |
খোলার জন্য তেলের পরিমাণ (একক সিলিন্ডার) |
বন্ধ করার জন্য তেলের পরিমাণ (একক সিলিন্ডার) |
রাম টাইপ |
রাম সাইজ
(ভিতরে) |
মাত্রা মিমি |
ওজন (কেজি |
প্রস্তাবিত BOP কোড |
| দৈর্ঘ্য |
প্রস্থ |
উচ্চতা |
একক |
দ্বিগুণ |
| একক |
দ্বিগুণ |
| 180 (71/16 in) সিরিজ |
FZ18-352FZ18-35 |
180(71/16) |
35 |
4.6 |
4.6 |
উ |
সর্বোচ্চ5 1/2 |
2477(3273) |
550 |
736 |
1116 |
1870 |
3586 |
C11.002
C11.00 |
| FZ18-702FZ18-70 |
180(71/16) |
70 |
4.6 |
4.6 |
উ |
সর্বোচ্চ5 1/2 |
2487 (3363) |
550 |
806 |
1216 |
2190 |
4095 |
C20.002
C20.00 |
| FZ18-1052FZ18-105 |
180(71/16) |
105 |
4.6 |
4.6 |
উ |
সর্বোচ্চ5 1/2 |
2477(3273) |
550 |
832 |
1242 |
2215 |
4066 |
C08.002
C08.00 |
| 280(11in) সিরিজ |
FZ28-352FZ28-35 |
280-11 |
35 |
10.6 |
10.8 |
উ |
সর্বোচ্চ8 5/8 |
3105 (4165) |
650 |
৮৯৮ |
1380 |
3775 |
6915 |
C06.002
C06.00 |
| FZ28-702FZ28-70 |
280-11 |
70 |
10.6 |
10.8 |
উ |
সর্বোচ্চ8 5/8 |
3035(4065) |
660 |
950 |
1430 |
3900 |
7115 |
C09.002
C09.00 |
| FZ28-1052FZ28-105 |
280-11 |
105 |
10.9 |
11.1 |
উ |
সর্বাধিক7 5/8 |
3035(4396) |
820 |
1205 |
1840 |
6660 |
11750 |
C01.002
C01.00 |
| FZ28-1402FZ28-140 |
280-11 |
140 |
30.1 |
26.6 |
উ |
সর্বোচ্চ6 5/8 |
3890(5104) |
1050 |
1470 |
2200 |
9525 |
16933 |
C10.002
C10.00 |
| 346(135/8 in) সিরিজ |
FZ35-352FZ35-35 |
346(135/8) |
35 |
21 |
22 |
উ |
সর্বোচ্চ10 3/4 |
3647(4833) |
720 |
928 |
1501 |
5150 |
9750 |
C21.002
C21.00 |
| FZ35-702FZ35-70 |
346(135/8) |
70 |
21 |
22 |
উ |
সর্বোচ্চ10 3/4 |
3707(4893) |
745 |
1115 |
1720 |
6020 |
10940 |
C17.002
C17.00 |
| FZ35-1052FZ35-105 |
346(135/8) |
105 |
22.8 |
23.7 |
উ |
সর্বোচ্চ10 3/4 |
3957(5319) |
850 |
1340 |
2076 |
9310 |
16210 |
C16.002
C16.00 |
| 540 (211/4 in) সিরিজ |
FZ54-142FZ54-14 |
540(211/4) |
14 |
16.3 |
17.4 |
উ |
সর্বোচ্চ 16 |
4120(5800) |
1000 |
944 |
1638 |
7450 |
14420 |
C25.002
C25.00 |
| 540 (211/4 in) সিরিজ |
FZ54-352FZ54-35 |
540(211/4) |
35 |
51 |
56 |
উ |
সর্বোচ্চ16 |
4884(6364) |
1080 |
1300 |
2100 |
13720 |
26500 |
C27.002
C27.00 |
| FZ54-702FZ54-70 |
540(211/4) |
70 |
51 |
56 |
উ |
সর্বোচ্চ16 |
4884(6364) |
1200 |
1742 |
2542 |
15718 |
29773 |
C28.002
C28.00 |
| 680(263/4) |
FZ68-212FZ68-21 |
680(263/4) |
21 |
36 |
37 |
উ |
সর্বোচ্চ20 |
5305(6646) |
1280 |
1214 |
1924 |
13300 |
24800 |
C24.002
C24.00 |
| দ্রষ্টব্য 1. BOP পরীক্ষার চাপ মানক চাপের 1.5 গুণ |
| 2. অপারেটিং চাপ 8.4Mpa থেকে 10.5Mpa হয়৷ |
ইউ টাইপ শিয়ার রাম অপারেটিং স্পেসিফিকেশন
| BOP প্রকার |
BOP মডেল |
প্রস্তাবিত BOP কোড |
সিলিন্ডারের ধরন |
ড্রিল পাইপের স্পেসিফিকেশন |
| উ |
(2)FZ28-35 |
(2)C06.00 |
সাধারণ সিলিন্ডার |
|
| (2)C06.00 |
টেন্ডেম বুস্টার সহ সিলিন্ডার |
5 1/2" 24.7lb/ft G-105 PSL-3 |
| (2)FZ28-105 |
(2)C01.00 |
সাধারণ সিলিন্ডার |
|
| (2)C01.00 |
টেন্ডেম বুস্টার সহ সিলিন্ডার |
5 1/2" 24.7lb/ft G-105 PSL-3 |
| (2)FZ 35-35 |
(2)C21.00 |
সাধারণ সিলিন্ডার |
5" 19.5lb/ft G-105 PSL-3 |
| (2)C26.00 |
টেন্ডেম বুস্টার সহ সিলিন্ডার |
5 1/2" 24.7lb/ft S-135 PSL-3 |
| (2)FZ 35-70 |
(2)C17.00 |
সাধারণ সিলিন্ডার |
5" 19.5lb/ft G-105 PSL-3 |
| (2)C30.00 |
টেন্ডেম বুস্টার সহ সিলিন্ডার |
5 1/2" 24.7lb/ft S-135 PSL-3 |
| (2)FZ 35-105 |
(2)C16.00 |
সাধারণ সিলিন্ডার |
5" 19.5lb/ft G-105 PSL-3 |
| (2)C23.00 |
বড় সিলিন্ডার |
5 1/2" 24.7lb/ft G-105 PSL-3 |
| (2)FZ 54-35 |
(2)C27.00 |
সাধারণ সিলিন্ডার |
6 5/8 " 27.7lb/ft S-135 PSL-3 |
ইউ টাইপ ভেরিয়েবল রাম রেঞ্জ
| BOP প্রকার |
বিওপি মডেল |
পরিবর্তনশীল রামের পরিসর (এ) |
| উ |
(2)FZ 28-35 |
2 7/8"-5" |
| (2)FZ 28-70 |
2 7/8"-5" |
| (2)FZ 35-35 |
2 3/8"-3 1/2" |
2 7/8"-5" |
| (2)FZ 35-70 |
2 3/8"-3 1/2" |
2 7/8"-5" |
| (2)FZ 35-105 |
3 1/2"-5" |
4 1/2"-5 1/2" |
| (2)FZ 54-35 |
2 7/8"-5 7/8" |
| |
|
|
|
|
