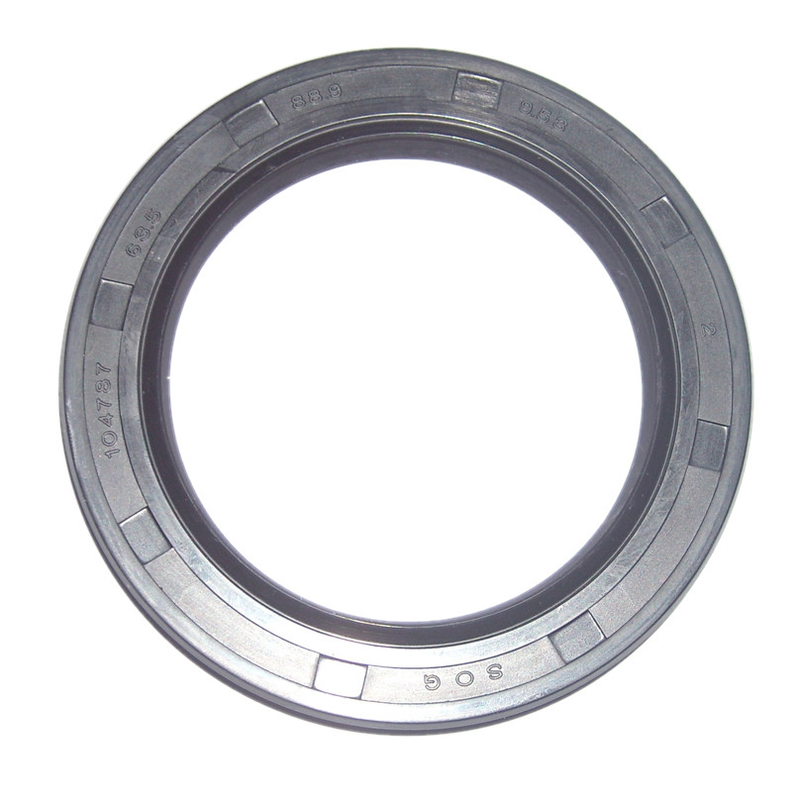

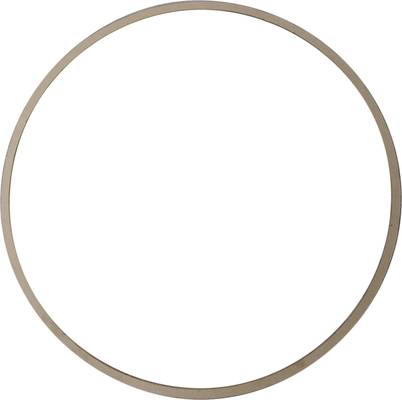

সীল গ্রীস গ্যাসকেট কেসিং প্যাকিং NOV মিশন সেন্ট্রিফিউগাল পাম্প যন্ত্রাংশ TRW
মিশন সেন্ট্রিফিউগাল পাম্প স্ট্রাকচার কম্পোজিশন
মিসন সেন্ট্রিফিউগাল পাম্পের মৌলিক কাঠামো ছয়টি অংশ নিয়ে গঠিত: ইমপেলার, পাম্প বডি, পাম্প শ্যাফট, বিয়ারিং, সিলিং রিং, স্টাফিং বক্স।
1, ইম্পেলারটি সেন্ট্রিফুগাল পাম্পের মূল অংশ, এর গতি শক্তির চেয়ে বেশি এবং ইম্পেলারের ব্লেডটি একটি প্রধান ভূমিকা পালন করে, ইম্পেলারকে সমাবেশের আগে স্ট্যাটিক ব্যালেন্স পরীক্ষা পাস করা উচিত।জল প্রবাহের ঘর্ষণ ক্ষতি কমাতে ইম্পেলারের ভিতরের এবং বাইরের পৃষ্ঠগুলি মসৃণ হওয়া উচিত।
2, পাম্প বডি পাম্প শেল নামেও পরিচিত, এটি পাম্পের প্রধান অংশ।এটি একটি সমর্থনকারী এবং ফিক্সিং ভূমিকা পালন করে এবং বিয়ারিং মাউন্ট করার জন্য বন্ধনীর সাথে সংযুক্ত।
3, পাম্প শ্যাফ্টের ভূমিকা হল কাপলিং এবং মোটর, মোটর টর্ককে ইম্পেলারের সাথে সংযুক্ত করা, তাই এটি যান্ত্রিক শক্তি স্থানান্তরের প্রধান উপাদান।
4. স্লাইডিং বিয়ারিংগুলি লুব্রিকেন্ট হিসাবে স্বচ্ছ তেল ব্যবহার করে এবং তেল স্তরের লাইনে তেল যোগ করে।খুব বেশি তেল পাম্পের খাদ বরাবর ঝরে পড়া উচিত, খুব কম ভারবহন অতিরিক্ত গরম হওয়া উচিত এবং দুর্ঘটনা ঘটাতে পুড়ে যাওয়া উচিত!পাম্প চালানোর প্রক্রিয়ায়, বিয়ারিংয়ের তাপমাত্রা 85 ডিগ্রি এবং সাধারণ অপারেশন প্রায় 60 ডিগ্রি।
5, সিলিং রিং, লিকেজ রিডাকশন রিং নামেও পরিচিত।
6. প্যাকিং বক্স প্রধানত প্যাকিং, জল সীল রিং, প্যাকিং ব্যারেল, প্যাকিং গ্রন্থি এবং জল সীল পাইপ গঠিত হয়.স্টাফিং বাক্সের কাজটি মূলত পাম্প শেল এবং পাম্প শ্যাফ্টের মধ্যে ফাঁক বন্ধ করা, পাম্পের ভিতরে জলের প্রবাহকে বাইরের দিকে যেতে দেবেন না এবং বাইরের বাতাসকে পাম্পে প্রবেশ করতে দেবেন না।সর্বদা পাম্পে ভ্যাকুয়াম রাখুন!যখন পাম্প শ্যাফ্ট এবং প্যাকিং ঘর্ষণ তাপ উত্পন্ন জল সিল পাইপ থেকে জল সীল রিং প্যাকিং ঠান্ডা!পাম্প সঠিকভাবে চালু রাখুন।তাই প্যাকিং বক্স পরিদর্শন প্রক্রিয়ার মধ্যে পাম্প অপারেশন বিশেষ মনোযোগ!ফিলারটি 600 ঘন্টা বা তার পরে প্রতিস্থাপন করা উচিত।
মিশন সেন্ট্রিফিউগাল পাম্প পণ্যের বৈশিষ্ট্য:
1, চমৎকার হাইড্রোলিক মডেল এবং উন্নত উত্পাদন প্রযুক্তির ব্যবহার, পাম্পের কর্মক্ষমতা এবং পরিষেবা জীবন উন্নত করে।
2, কারণ শ্যাফ্ট সীল শক্ত খাদ এবং ফ্লোরিন রাবার যান্ত্রিক সীল দিয়ে তৈরি, এটি পাম্প অপারেশনের নির্ভরযোগ্যতা এবং কনভেয়িং মাধ্যমের তাপমাত্রা উন্নত করতে পারে।
3, পাম্পের প্রবাহ অংশটি স্টেইনলেস স্টীল প্লেট স্ট্যাম্পিং এবং ঢালাই দিয়ে তৈরি, যাতে পাম্পটি হালকা ক্ষয়কারী মিডিয়াতে প্রয়োগ করা যেতে পারে।
4, সামগ্রিক গঠন কমপ্যাক্ট, ছোট ভলিউম, হালকা ওজন, কম শব্দ, শক্তি সঞ্চয় প্রভাব উল্লেখযোগ্য, সহজ রক্ষণাবেক্ষণ.
5, পাম্প খাঁড়ি এবং আউটলেট পাম্প আসনের একই স্তরে অবস্থিত, সরাসরি পাইপলাইনে ব্যবহার করা যেতে পারে।
6, স্ট্যান্ডার্ড মোটর ব্যবহার করে, ব্যবহারকারীদের প্রয়োজন অনুযায়ী সুবিধামত মোটর দিয়ে সজ্জিত করা যেতে পারে।
7, ব্যবহারকারীদের চাহিদা অনুযায়ী বুদ্ধিমান অভিভাবক দিয়ে সজ্জিত করা যেতে পারে, পাম্প শুষ্ক ঘূর্ণন, ফেজ অভাব, ওভারলোড এবং অন্যান্য কার্যকর সুরক্ষা.
মিশন সেন্ট্রিফিউগাল পাম্প পণ্য অ্যাপ্লিকেশন
জল সরবরাহ: জল উদ্ভিদ পরিস্রাবণ এবং পরিবহন, জল উদ্ভিদ জোন জল সরবরাহ, সুপারচার্জিং, উঁচু ভবনের সুপারচার্জিং।
শিল্প চাপ: প্রক্রিয়া জল সিস্টেম, পরিষ্কার সিস্টেম, উচ্চ চাপ ফ্লাশিং সিস্টেম, অগ্নি সুরক্ষা ব্যবস্থা।
শিল্প তরল পরিবহন: কুলিং এবং এয়ার কন্ডিশনার সিস্টেম, বয়লার ফিড ওয়াটার এবং কনডেনসেশন সিস্টেম, মেশিন টুলস, অ্যাসিড এবং ক্ষারীয় মাঝারি পরিবহন।
জল চিকিত্সা: আল্ট্রাফিল্ট্রেশন সিস্টেম, বিপরীত অসমোসিস সিস্টেম, পাতন সিস্টেম, বিভাজক এবং সুইমিং পুল জল চিকিত্সা সিস্টেম।
সেচ: মাঠের সেচ, স্প্রে সেচ, ড্রিপ সেচ।
মিশন সেন্ট্রিফিউগাল পাম্প যন্ত্রাংশ তালিকা
| ltem |
বর্ণনা |
রেফারেন্স |
| 1 |
হাতা খাদ |
20613-21G-7A |
| 2 |
শ্যাফট AssY |
07A-178-416Ss |
| 3 |
খাদ |
3786-4A |
| 4 |
স্টাফিং বক্স |
20614-01-30 |
| 5 |
SHAFT1 7/8 TRW পাম্প |
4932-21A |
| 6 |
সীল গ্রীস |
3943-12 |
| 7 |
ইমপেলার |
4574-44-1 |
| 8 |
প্যাকিং, শ্যাফট-ডব্লিউ/ল্যানটার্ন রিং (গ্রাফাইট/এক্রাইলিক) |
66100700 |
| 9 |
gasket caising |
10399-19-1 |
| 10 |
খাদ |
3769-21A |
| 11 |
বিয়ারিং |
3944-1 |
| 12 |
মোড়ক |
8264-11S1A |
| 13 |
IMPELLER81/2/TRW 1x1,5c |
4170-44-1 |
| 14 |
প্লেট পরিধান |
3779-1 |
| 15 |
প্লেট পরিধান |
3762-1 |
| 16 |
মেকানিকাল সীল |
22451-1 |
| 17 |
বিয়ারিং |
3944-3 |
| 18 |
সীল গ্রীস |
3943-14 |
| 19 |
ইমপেলার 14 |
19116-AO-30 |
| 20 |
স্টাফিং বক্স কভার (মেকানিকাল সীল) |
22223-01-30 |
| 21 |
যান্ত্রিক সীল জন্য প্যাকিং |
64840260o |
| 22 |
মোড়ক |
8264-17W1A |
| 23 |
ইমপেলার 13" |
19206-90-1 |
| 24 |
প্যাকিং অ্যাসি |
8474-17W-1A |
| 25 |
gasket আবরণ |
10399-46-1 |
