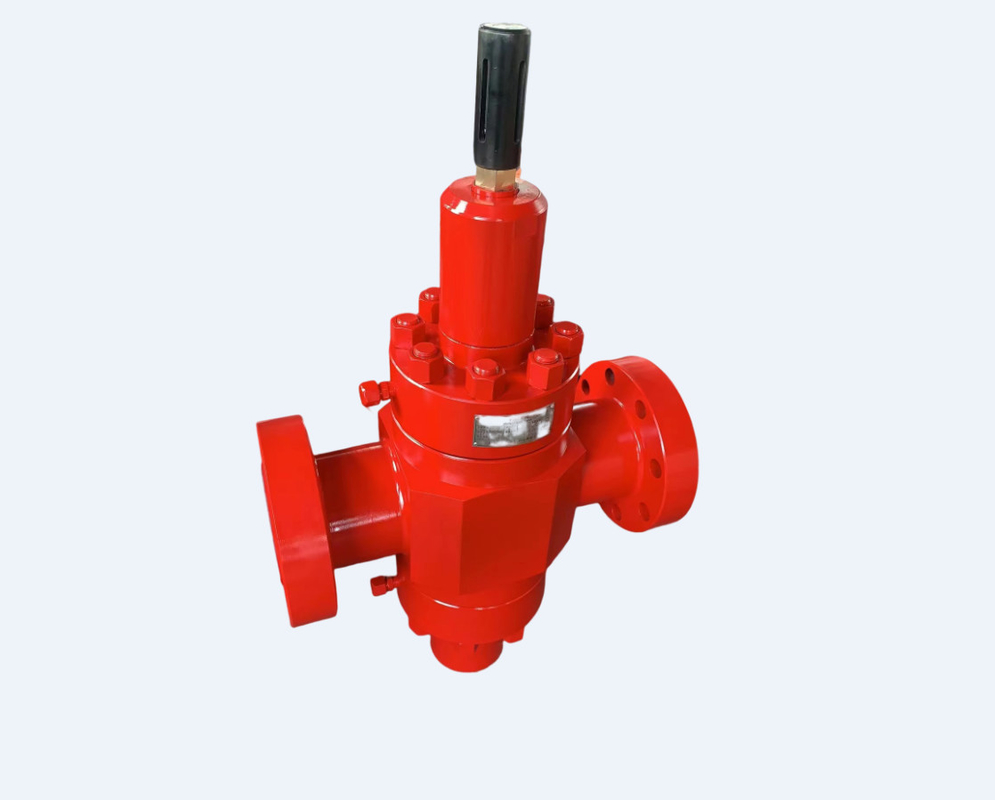

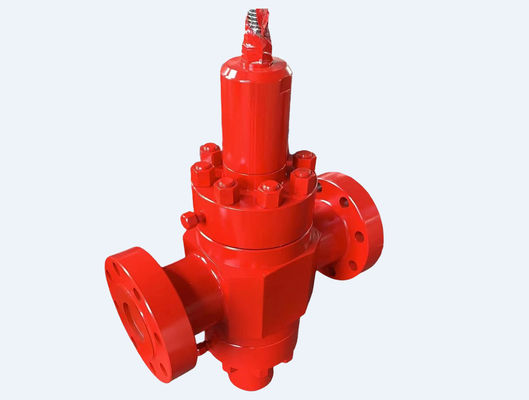

গেট ভালভ ম্যানুয়াল ফ্ল্যাট ভালভ 4 1/16 ইঞ্চি চাপ 10000PSI API PSL3 শরীর উপাদান কার্বন ইস্পাত
1প্রধান উদ্দেশ্য এবং প্রয়োগ
প্লেট গেট ভালভ নিয়ন্ত্রণ পাইপলাইন এবং অন্যান্য মাধ্যম যা নামমাত্র কাজ চাপ 70 MPa, পূর্ণ খাঁজ 103mm প্রয়োজন, কাজ তাপমাত্রা পরিসীমা -29 °C ~ + 121 °C হয় পাস / স্টপ জন্য ব্যবহার করা হয়,এবং কোন মাধ্যমের মধ্যে পেট্রোলিয়াম রয়েছে?, প্রাকৃতিক গ্যাস এবং অন্যান্য পদার্থের মধ্যে অ্যাসিড পরিবেশ এবং nonacid পরিবেশ
2প্রযুক্তির বিবরণী
a. প্রোডাক্ট এক্সিকিউশন স্ট্যান্ডার্ডঃ API SPEC 6A স্পেসিফিকেশন অফ ওয়েলহেড এবং এক্স-মাস অ্যাসি।
b. নামমাত্র কাজের চাপঃ 70MPa (10000PSI)
c. নামমাত্র খাঁজঃ 103 মিমি (4 1/16 ইঞ্চি)
d. হাইড্রোলিক নিয়ন্ত্রণ তেলের চাপঃ 10.5 এমপিএ
e. নামমাত্র তাপমাত্রা স্তরঃ LU
f. উপাদান স্তরঃ ডিডি
g. প্রোডাক্ট স্পেসিফিকেশন স্তরঃ PSL 3
h. পারফরম্যান্স প্রয়োজনীয়তা স্তরঃ PR1
3কাঠামোর বৈশিষ্ট্য
3.1 ভালভটি একটি উত্থিত স্টেম প্লেট গেট ভালভ যা ভালভের দেহ, ভালভের আসন, তরঙ্গ স্প্রিং, ভালভের ডিস্ক, ভালভের স্টেম, ভালভের ক্যাপ, স্টেমের বাদাম, প্যাকিং সিল ইত্যাদি নিয়ে গঠিত)) সংযুক্ত অঙ্কনটি দেখুন)
3.2. সমস্ত অংশ (পৃষ্ঠটি আর্দ্র) ভালভের খাদ ইস্পাত বা স্টেইনলেস স্টীল তৈরি করা হয়, যা প্রযুক্তিগত স্পেসিফিকেশন দ্বারা ডিজাইন করা অবস্থা প্রয়োজনীয়তা পূরণ করতে পারে।
3.3 ভালভ-সিট একটি ফ্ল্যাট-সিল কাঠামো, যা ভালভ প্লেটের সাথে ভালভ-সিট সংযুক্ত করে, ভালভ গহ্বরে ভাল সিলিং সহ সিল-গ্রীস পূর্ণ।ভালভ প্লেট এবং ভালভ আসন এর সীল-পৃষ্ঠা 45 ~ 62HRC চামড়া কঠোরতা এর ঝালাই নিকেল বেস কার্বাইড সঙ্গে চিকিত্সা করা হয়, যা ভালভের কাজ জীবন বাড়ানোর জন্য উচ্চ কঠোরতা বিরোধী abrasive এবং বিরোধী scur আছে।
3.4 প্যাকেজিং ফিলারটি একটি "মুখ" টাইপ কাঠামো যা নামমাত্র চাপ এবং উচ্চ চাপে কার্যকর সিলিং রাখতে পারে
3.5. ভালভ হাইড্রোলিক নিয়ন্ত্রণ পাইপলাইন সঙ্গে সংযুক্ত করা হয় পরে,তেল-সিলিন্ডার অবস্থান তরল চাপ যোগাযোগ দ্বারা আপ এবং নিচে সরানো ধাক্কা হয় তাই ভালভ স্টেম ভালভ প্লেট সঙ্গে সিঙ্ক্রোনাইজড গতি আছে, ভালভ খুলতে বা বন্ধ করতে পারেন. যখন অবস্থান আপ সরানো, সূচক স্টেম এটি সঙ্গে আপ সরানো, ভালভ খুলতে চালায়, অন্যথায় ভালভ বন্ধ করতে চালায়।
4. সঞ্চয়, পরিবহন এবং রক্ষণাবেক্ষণ। .
4.1ভ্যালভকে শুকনো এবং বাতাসযুক্ত ঘরে সংরক্ষণ করা উচিত এবং ভ্যালভটি বন্ধ করার জন্য গর্তটি বন্ধ করা উচিত।
4.2. সংরক্ষণের জন্য, সংযুক্ত শেষটি অ্যান্টি-রস্ট এবং অ্যান্টি-ফাউলিংয়ের জন্য তেল রঙ করা উচিত।
4.3. ডেলিভারি আগে, ভালভ গহ্বর উচ্চ চাপ সীল গ্রীস পূর্ণ হয়; ব্যবহারের পর, অনেকবার ¢ খোলা / বন্ধ বা সীল পৃষ্ঠ উপর সামান্য ফুটো পর্যন্ত,সিলিং গ্রীস ভালভ গহ্বরে ইনজেকশন করা উচিত. প্রয়োজন হিসাবে, সিলিং-গ্রীস ইনজেকশন ভালভের বাদামগুলি আনস্ক্রু করুন, এবং ভালভ গহ্বরে সিলিং গ্রীস ইনজেকশন করার জন্য উচ্চ-চাপ সিলিং গ্রীস ইনজেকশন বন্দুকটি সংযুক্ত করুন, তারপরে বাদামটি স্ক্রু করুন।
4.4 ভ্যালভটি প্রবাহিত মাধ্যমটি খোলার/বন্ধ করার জন্য ব্যবহৃত হয়। ব্যবহারের সময়, ভ্যালভটি পুরোপুরি খোলা বা পুরোপুরি বন্ধ অবস্থায় থাকতে হবে, প্রবাহ নিয়ন্ত্রণের জন্য এটি ব্যবহার করা নিষিদ্ধ।অন্যথায় ভালভের সিলিং বৈশিষ্ট্য এবং কাজ জীবন প্রভাবিত.
5চাপ পরীক্ষা ও ইনস্টলেশন
5.1. ভ্যালভের বিতরণের আগে,103.5 এমপিএ হাইড্রোলিক চাপ পরীক্ষা দুবার করা হয়েছিল। পুনরাবৃত্তি পরীক্ষা নিষিদ্ধ করুন।
a..পরীক্ষার চাপের পদ্ধতিঃ উভয় প্রান্তকে আলাদাভাবে তিনবার পরীক্ষা করা হয়, স্ট্যান্ডআপ চাপের সময় প্রথমবারের মতো 3 মিনিটের কম নয়,স্ট্যান্ডআপ চাপের সময়টি দ্বিতীয় এবং তৃতীয়বার 15 মিনিটের কম নয়স্ট্যান্ডআপ চাপের সময় কোনও ফুটো বা ড্র-ডাউন হওয়া উচিত নয়।
5.3 পাইপলাইনের সাথে সংযোগকারী ভালভ হিসাবে, BX155 রিং সিলিং গ্যাসকেট ভালভের শেষে স্থাপন করা যেতে পারে, এবং বোল্ট এবং বাদামগুলির সাথে একটি জোড়া ফ্ল্যাঞ্জ সংযোগ করতে পারে, যা স্ক্রুযুক্ত হতে হবে,এবং হাইড্রোলিক নিয়ন্ত্রণ টেবিলের 1 "হাইড্রোলিক পাইপলাইন দুটি টুকরা নিরাপদে হাইড্রোলিক-সিলিন্ডারের পাশের উপরের গর্ত এবং নীচের গর্তের সাথে সংযুক্ত করা হবে, যাতে ভালভ খুলতে/বন্ধ করতে পারে।
6. মেরামত
6.1. ভালভ ডিস্ক এবং ভালভ আসন সীল একটি দম্পতি মধ্যে সামান্য ফুটো আছে, যখন সীল গ্রীস ব্যর্থ হলে, গ্রীস ইনজেকশন ভালভ সীল দ্বারা ভালভ গহ্বর মধ্যে ইনজেকশন করা হবে,সিলিং-পার্শ্বে স্ক্র্যাচ বা পরিধান থাকতে পারেএই প্রকল্পের কাজ হবে মুখোমুখি এবং গ্রাউন্ড ফিনিস।
6.2ভ্যালভের স্টেম বা ব্যালেন্সের স্টেমের প্যাকিং ফিলারটিতে ফুটো দেখা দিলে ফিলারটি প্রতিস্থাপন করা দরকার।
